Трансформаторы тока – суммирующие
Трансформаторы тока – суммирующие
 |  |
Суммирующий трансформатор тока суммирует токи, проходящие по каждому входу в первичной обмотке, а затем трансформирует его во вторичную обмотку - пропорционально токам протекающим в первичных обмотках.
Например:
Первичная 1 5 А
Первичная 2 5 А
Вторичная 5 А
или
Первичная 1 4 А Первичная 2 5 А
Вторичная 4,5 А
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Количество токовых входов 5 А, шт 2…5
Токи первичных обмоток, А 0…5
Класс точности 0,5
Мощность, ВА 10
Испытательное напряжение, В 3 000
| Токи первичных обмоток / Ток вторичной обмотки ампер | Класс точности 0,5 | Тип |
| I1 / I2 | Мощность, ВА | |
| 5+5 / 5 | 10 | ТТС2 |
| 5+5+5 / 5 | 10 | ТТС3 |
| 5+5+5+5 / 5 | 10 | ТТС4 |
| 5+5+5+5+5 / 5 | 10 | ТТС5 |

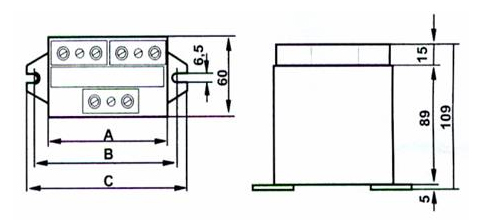

| Тип\Габариты | А | В | С |
| ТТС2 | 100 | 119 | 135 |
| ТТС3 | 100 | 119 | 135 |
| ТТС4 | 150 | 169 | 185 |
| ТТС5 | 150 | 169 | 185 |
А - ширина корпуса трансформатора тока.
В - ширина трансформатора тока до отверстия в крепеже.
С - ширина трансформатора тока с крепежными лапами.

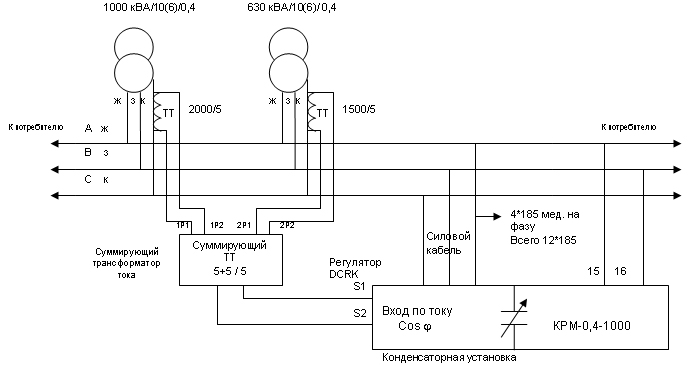

Пример использования суммирующего трансформатора тока для компенсации реактивной мощности, в системе электроснабжения состоящей из двух и более силовых трансформаторов работающих в параллель.
