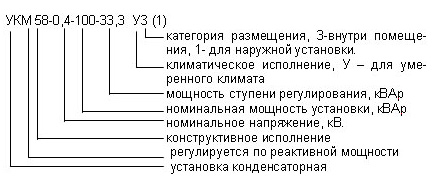

УКМ58 конденсаторные установки регулируемые низкого напряжения (модульного типа)

Общие сведения:

предназначены для повышения коэффициента мощности электроустановок промышленных предприятий и распределительных сетей, а так же для автоматического регулирования мощности.

Модульные комплектные конденсаторные установки низкого напряжения, регулируемые предназначены для повышения коэффициента мощности электроустановок промышленных предприятий и распределительных сетей, а так же для автоматического регулирования мощности. Применяемый электронный регулятор, управляемый микропроцессором, обеспечивает поддержание требуемого коэффициента мощности с большой точностью и в широком диапазоне компенсируемой реактивной мощности. Установки оснащены экологически безопасными конденсаторами современной конструкции. Отличительной особенностью конденсаторных установок модульного типа является:

- современный дизайн;
- использование лучших отечественных и импортных комплектующих;
- на вводе применен выключатель- разъединитель;
- автоматическая система охлаждения вентилятором;
- применение медных шин;
- детали модулей изготовлены из оцинкованного металла.

Номинальное напряжение	0,4 - 0,66 кВ
Частота	50 Гц
Температура	от -40° С окружающего воздуха до + 40° С
Степень защиты	IP44
Конденсаторы	типа КПС

№	Тип	Номинальное напряжение, кВ	Номинальная мощность установки	Количество и мощность ступеней	Номинальный ток установки	ток 1,43 ном. для выбора кабеля	Сечение пит. медного кабеля, мм²	Размеры в мм: длина х ширина х высота	Масса, кг (не более)
1	УКМ58-0,4-100-10 УЗ	0.4	100	10 x 10	145	207	3 х 70	1300х800х285	70
2	УКМ58-0.4-100-20 УЗ	0.4	100	5 x 20	145	207	3 х 70	1300х800х285	70
3	УКМ58-0.4-110-10 УЗ	0.4	110	11 x 10	159	227	3 х 70	1300х800х285	85
4	УКМ58-0.4-120-10 УЗ	0.4	120	12 x 10	173	248	3 х 95	1300х800х285	92
5	УКМ58-0.4-120-20 УЗ	0.4	120	6 x 20	173	248	3 х 95	1300х800х285	92
6	УКМ58-0.4-120-30 УЗ	0.4	120	4 x 30	173	248	3 х 95	1300х800х285	92
7	УКМ58-0.4-150-25 УЗ	0.4	150	6 x 25	202	289	2 каб х (3 х 50)	1300х800х285	90
8	УКМ58-0.4-150-30 УЗ	0.4	150	5 x 30	217	310	2 каб х (3 х 50)	1300х800х285	90
9	УКМ58-0.4-150-50 УЗ	0.4	150	3 x 50	217	310	2 каб х (3 х 50)	1300х800х285	90
10	УКМ58-0.4-180-20 УЗ	0.4	180	9 x 20	260	372	2 каб х(3 х 50)	1600х765х475	117
11	УКМ58-0.4-180-30 УЗ	0.4	180	6 x 30	260	372	2 каб х (3 х 50)	1600х765х475	117
12	УКМ58-0.4-200-20 УЗ	0.4	200	10 x 20	289	413	2 каб х (3 х 70)	1600х765х475	120
13	УКМ58-0.4-200-25 УЗ	0.4	200	8 x 25	289	413	2 каб х (3 х 70)	1600х765х475	120
14	УКМ58-0.4-200-50 УЗ	0.4	200	4 x 50	289	413	2 каб х (3 х 70)	1600х765х475	120
15	УКМ58-0.4-225-25 УЗ	0.4	225	9 x 25	325	465	2 каб х (3 х 70)	1600х765х475	135
16	УКм58-0.4-250-25 УЗ	0.4	250	10 x 25	361	517	2 каб х (3 х 95)	1600х965х475	153
17	УКМ58-0.4-250-50 УЗ	0.4	250	5 x 50	361	517	2 каб х (3 х 95)	1600х965х475	153
18	УКМ58-0.4-280-20 УЗ	0.4	280	14 x 20	405	579	2 каб х (3 х 95)	1600х965х475	158
19	УКМ58-0.4-280-40 УЗ	0.4	280	7 x 40	405	579	2 каб х (3 х 95)	1600х965х475	158
20	УКМ58-0.4-300-25 УЗ	0.4	300	15 x 25	434	620	2 каб х (3 х 120)	1600х965х475	160
21	УКМ58-0.4-300-30 УЗ	0.4	300	10 x 30	434	620	2 каб х (3 х 120)	1600х965х475	160
22	УКМ58-0.4-300-50 УЗ	0.4	300	6 x 50	434	620	2 каб х (3 х 120)	1600х965х475	160
23	УКМ58-0.4-330-ЗОУЗ	0.4	330	11 x 30	477	682	2 каб х (3 х 120)	1600х965х475	165
24	УКМ58-0.4-350-50 УЗ	0.4	350	7 x 50	506	723	2 каб х (3 х 150)	1600х965х475	180
25	УКМ58-0.4-400-25 УЗ	0.4	400	16 x 25	578	827	2 каб х (3 х 150)	1600х965х475	187
26	УКМ58-0.4-400-40 УЗ	0.4	400	10 x 40	578	827	2 каб х (3 х 150)	1600х965х475	187
27	УКМ58-0.4-400-50 УЗ	0.4	400	8 x 50	578	827	2 каб х (3 х 150)	1600х965х475	187
28	УКМ58-0,4-500-50 УЗ	0.4	500	10x50	723	1033	2 каб х (3 х 185)	1600х1765х475	289
29	УКМ58-0.4-550-50 УЗ	0.4	550	11x50	795	1137	2 каб х (3 х 240)	1600х1765х475	310
30	УКМ58-0,4-600-50 УЗ	0.4	600	12 x 50	867	1240	2 каб х (3 х 240)	1600х1765х475	310

По заказу возможно изготовление конденсаторных установок других мощностей и ступеней регулирования.

Расчет реактивной мощности КРМ

Таблица определения реактивной мощности конденсаторной установки — КРМ (кВАр) необходимой для достижения заданного cos(φ)
Текущий (действующий)		Требуемый (достижимый) cos (φ)
tg (φ)	cos (φ)	0.80	0.82	0.85	0.88	0.90	0.92	0.94	0.96	0.98	1.00
tg (φ)	cos (φ)	Коэффициент K
3.18	0.30	2.43	2.48	2.56	2.64	2.70	2.75	2.82	2.89	2.98	3.18
2.96	0.32	2.21	2.26	2.34	2.42	2.48	2.53	2.60	2.67	2.76	2.96
2.77	0.34	2.02	2.07	2.15	2.23	2.28	2.34	2.41	2.48	2.56	2.77
2.59	0.36	1.84	1.89	1.97	2.05	2.10	2.17	2.23	2.30	2.39	2.59
2.43	0.38	1.68	1.73	1.81	1.89	1.95	2.01	2.07	2.14	2.23	2.43
2.29	0.40	1.54	1.59	1.67	1.75	1.81	1.87	1.93	2.00	2.09	2.29
2.16	0.42	1.41	1.46	1.54	1.62	1.68	1.73	1.80	1.87	1.96	2.16
2.04	0.44	1.29	1.34	1.42	1.50	1.56	1.61	1.68	1.75	1.84	2.04
1.93	0.46	1.18	1.23	1.31	1.39	1.45	1.50	1.57	1.64	1.73	1.93
1.83	0.48	1.08	1.13	1.21	1.29	1.34	1.40	1.47	1.54	1.62	1.83
1.73	0.50	0.98	1.03	1.11	1.19	1.25	1.31	1.37	1.45	1.63	1.73
1.64	0.52	0.89	0.94	1.02	1.10	1.16	1.22	1.28	1.35	1.44	1.64
1.56	0.54	0.81	0.86	0.94	1.02	1.07	1.13	1.20	1.27	1.36	1.56
1.48	0.56	0.73	0.78	0.86	0.94	1.00	1.05	1.12	1.19	1.28	1.48
1.40	0.58	0.65	0.70	0.78	0.86	0.92	0.98	1.04	1.11	1.20	1.40
1.33	0.60	0.58	0.63	0.71	0.79	0.85	0.91	0.97	1.04	1.13	1.33
1.30	0.61	0.55	0.60	0.68	0.76	0.81	0.87	0.94	1.01	1.10	1.30
1.27	0.62	0.52	0.57	0.65	0.73	0.78	0.84	0.91	0.99	1.06	1.27
1.23	0.63	0.48	0.53	0.61	0.69	0.75	0.81	0.87	0.94	1.03	1.23
1.20	0.64	0.45	0.50	0.58	0.66	0.72	0.77	0.84	0.91	1.00	1.20
1.17	0.65	0.42	0.47	0.55	0.63	0.68	0.74	0.81	0.88	0.97	1.17
1.14	0.66	0.39	0.44	0.52	0.60	0.65	0.71	0.78	0.85	0.94	1.14
1.11	0.67	0.36	0.41	0.49	0.57	0.63	0.68	0.75	0.82	0.90	1.11
1.08	0.68	0.33	0.38	0.46	0.54	0.59	0.65	0.72	0.79	0.88	1.08
1.05	0.69	0.30	0.35	0.43	0.51	0.56	0.62	0.69	0.76	0.85	1.05
1.02	0.70	0.27	0.32	0.40	0.48	0.54	0.59	0.66	0.73	0.82	1.02
0.99	0.71	0.24	0.29	0.37	0.45	0.51	0.57	0.63	0.70	0.79	0.99
0.96	0.72	0.21	0.26	0.34	0.42	0.48	0.54	0.60	0.67	0.76	0.96
0.94	0.73	0.19	0.24	0.32	0.40	0.45	0.51	0.58	0.65	0.73	0.94
0.91	0.74	0.16	0.21	0.29	0.37	0.42	0.48	0.55	0.62	0.71	0.91
0.88	0.75	0.13	0.18	0.26	0.34	0.40	0.46	0.52	0.59	0.68	0.88
0.86	0.76	0.11	0.16	0.24	0.32	0.37	0.43	0.50	0.57	0.65	0.86
0.83	0.77	0.08	0.13	0.21	0.29	0.34	0.40	0.47	0.54	0.63	0.83
0.80	0.78	0.05	0.10	0.18	0.26	0.32	0.38	0.44	0.51	0.60	0.80
0.78	0.79	0.03	0.08	0.16	0.24	0.29	0.35	0.42	0.49	0.57	0.78
0.75	0.80		0.05	0.13	0.21	0.27	0.32	0.39	0.46	0.55	0.75
0.72	0.81			0.10	0.18	0.24	0.30	0.36	0.43	0.52	0.72
0.70	0.82			0.08	0.16	0.21	0.27	0.34	0.41	0.49	0.70
0.67	0.83			0.05	0.13	0.19	0.25	0.31	0.38	0.47	0.67
0.65	0.84			0.03	0.11	0.16	0.22	0.29	0.36	0.44	0.65
0.62	0.85				0.08	0.14	0.19	0.26	0.33	0.42	0.62
0.59	0.86				0.05	0.11	0.17	0.23	0.30	0.39	0.59
0.57	0.87					0.08	0.14	0.21	0.28	0.36	0.57
0.54	0.88					0.06	0.11	0.18	0.25	0.34	0.54
0.51	0.89					0.03	0.09	0.15	0.22	0.31	0.51
0.48	0.90						0.06	0.12	0.19	0.28	0.48
0.46	0.91						0.03	0.10	0.17	0.25	0.46
0.43	0.92							0.07	0.14	0.22	0.43
0.40	0.93							0.04	0.11	0.19	0.40
0.36	0.94								0.07	0.16	0.36
0.33	0.95									0.13	0.33

КРМ (кВАр) = Pa х (tg(φ1)-tg(φ2))
КРМ (кВАр) = Pa х K = Активная мощность [кВт] х коэффициент K
Pa = S х cos(φ) = Полная мощность х cos (φ)
tg(φ1+φ2) согласуются со значениями cos (φ) в таблице

ПРИМЕР:

Активная мощность двигателя : P=100 кВт
Действующий cos (φ) 0.61
Требуемый cos (φ) 0.96
Коэффициент K из таблицы 1.01

Необходимая реактивная мощности КРМ (кВАр) = 100 х 1.01=101 кВАр

Конденсаторные установки для компенсации реактивной мощности силовых трансформаторов

Для работы силовой трансформатор (ТМ, ТМГ) нуждается в реактивной энергии, требуемой для намагничивания его обмоток.

Таблица ниже дает приблизительные фиксированные значения, которые установлены согласно мощности и нагрузке трансформатора. Эти значения могут изменяться в зависимости от технологии изготовления и типа трансформатора.

Их точные значения можно запросить на заводе-изготовителе трансформаторов.

Номинальная мощность трансформатора, кВА	Реактивная мощность конденсаторной установки КРМ (УКМ 58)
Номинальная мощность трансформатора, кВА	Без нагрузки	75% нагрузки	100% нагрузки
100	3	5	6
160	4	7,5	10
200	4	9	12
250	5	11	15
315	6	15	20
400	8	20	25
500	10	25	30
630	12	30	40
800	20	40	55
1000	25	50	70
1250	30	70	90
2000	50	100	150
2500	60	150	200
3150	90	200	250
4000	160	250	320
5000	200	300	425

Мощность фиксированного конденсатора КРМ (УКМ 58, УКЛ 56, УКЛ 57) для компенсации реактивной мощности трансформатора, рекомендуется выбирать соответствующей потреблению трансформатора при нагрузке 75 %.

Компенсация реактивной мощности асинхронных двигателей

В таблице, приведенной ниже, представлены значения, мощности косинусного (фазового) конденсатора, подключаемого к клеммам асинхронного двигателя, для компенсации реактивной мощности без самовозбуждения.

В любом случае необходимы измерения, чтобы максимальный ток текущий через конденсатор не превышал 90%, тока холостого хода двигателя.

Максимальная мощность двигателя		Максимальная скорость вращения, об./мин.
л.с.	кВт	3000	1.500	1.000
л.с.	кВт	Максимальная мощность Квар
11	8	2	2	3
15	11	3	4	5
20	15	4	5	6
25	18	5	7	7,5
30	22	6	8	9
40	30	7,5	10	11
50	37	9	11	12,5
60	45	11	13	14
100	75	17	22	25
150	110	24	29	33
180	132	31	36	38
218	160	35	41	44
274	200	43	47	53
340	250	52	57	63
380	280	57	63	70
482	355	67	76	86

Однако, если мощность конденсатора больше чем величины, обозначенные в вышеупомянутой таблице или если:

Qc> 90% Io √3U, то местная компенсация реактивной мощности двигателя возможна. Необходимо добавить контактор (C.2) в схему управления двигателем. Контакторы (С.1) (С.2) включаются одновременно.

Зависимость между мощностью конденсатора в кВАр и емкостью в мкФ.

НИЗКОВОЛЬТНЫЕ ДВИГАТЕЛИ 0,4 кВ

Мощность электродвигателя		Компенсирующий конденсатор
Мощность электродвигателя		220 В		380 В		440 В
кВт	л.с.	мкФ	кВАр	мкФ	кВАр	мкФ	кВАр
0,2	1/4	15	0,27	-	-	-	-
0,4	1/2	20	0,36	-	-	-	-
0,75	1	30	0,55	-	-	-	-
1,5	2	50	0,91	10	0,544	10	0,730
2,2	3	75	1,37	15	0,817	15	1,095
3,7	5	100	1,82	20	1,089	20	1,460
5,5	7,5	175	3,19	50	2,722	40	2,919
7,5	10	200	3,65	75	4,083	40	2,919
11	15	300	5,47	100	5,444	75	5,474
15	20	400	7,30	100	5,444	75	5,474
22	30	500	9,12	150	8,166	100	7,299
30	40	800	14,60	200	10,888	175	12,772
37	50	900	16,42	250	13,609	200	14,597

ВЫСОКОВОЛЬТНЫЕ ДВИГАТЕЛИ 6-10 кВ

Мощность электрического двигателя		Косинус фи двигателя на шильде	Необходимый косинус фи
			0,9		0,95		0,98
			Компенсирующий конденсатор
кВт	л.с.		мкФ	кВАр	мкФ	кВАр	мкФ	кВАр
37	50	0,80	9,83	10	15,59	15	20,24	20
40		0,805	10,11	10	16,33	15	21,36	20
50		0,815	11,33	15	19,12	20	25,40	25
55	75	0,820	11,75	15	20,31	20	27,22	25
60	80	0,825	12,04	15	21,38	20	28,92	30
75	100	0,830	14,08	15	25,75	25	35,17	30
100		0,840	16,16	15	31,73	30	44,29	40
110	150	0,845	16,34	20	33,46	30	47,28	50
125		0,850	16,93	20	36,38	50	52,09	50
150	200	0,855	18,34	20	41,68	50	60,53	50
200		0,860	21,81	20	52,94	50	78,06	75
220	300	0,900	0,00	0	34,24	30	61,88	50
