Трансформаторы тока – разборные

Разборные трансформаторы тока ТА..R (аналог Т-0.66, ТНШЛ, ТКЛМ, ТШ), на ток от 5 А до 5000 А, для быстрого монтажа, предназначены для облегчения установки их на шину (от 20х30 мм до 160х80 мм) и кабель ( диаметр от 20 мм до 80 мм).

Эти трансформаторы тока имеют разъемную обмотку, которая позволяет защелкивать ТТ на шине и кабеле без трудоемкой разборки шинопровода.

Наша компания предлагает широкий спектр данных трансформаторов тока в зависимости от сечения кабеля (шины) и номинального тока.

Преимущества:

• время монтажа сокращается в 6 раз, по сравнению с обычными ТТ;
• класс точности до 0,5;
• ток вторичной обмотки по выбору 5 А / 1А;
• литая обмотка;
• герметичные выводы вторичной обмотки;
• ударопрочность (высокое механическое сопротивление);
• возможность быстрого согласования со старой измерительной системой.

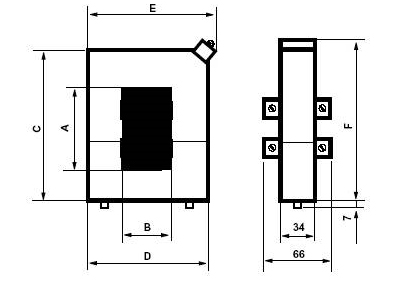

Типоразмеры  разборных трансформаторов тока ТАR 5-5000/5 Ампер
Шина размер макс, мм	30*20	60*30	80*50	100*80	125*80	160*80
Кабель диаметр макс, мм	Æ 20	Æ 30	Æ 50	Æ 80	Æ 80	Æ 80
Модель	ТА30R	ТА60R	ТА 80R	ТА 100R	ТА 125R	ТА 160R
Класс точности	0,5   1   3	0,5   1   3	0,5   1   3	0,5   1   3	0,5   1   3	0,5   1   3
Ток на первичной обмотке, А	ВА	ВА	ВА	ВА	ВА	ВА
100	3
150	3,75
200	2,5    4
250	3,75   5	1      2,5   3,75	1      2,5   3,75	1     2,5    3,75
300	2,5    4     6	2      3,75  5	2      3,75  5	2     3,75    5
400	3,75   5   10	2,5   3,75  7,5	2,5   3,75  7,5	2,5  3,75  7,5
500		3,75  5     15	3,75   5     15	3,75   5     15	1,2  5   7,5	2,5  3,75  7,5
600		5      7,5   20	5      7,5    20	5      7,5    20	1,2  5    15	2,5  3,75  7,5
750		7,5   10    20	7,5    10    20	7,5   10     20	5    10   20	5      10    20
800		7,5   10    20	7,5    10    20	7,5   10     20	7,5  10  20	7,5   10     20
1000		10    15    20	10     15    20	10    15     20	10   20  30	10    20     30
1200				15    20     30	15   20  30	15    20     30
1500				15    20     30	20   30  45	20    30     45
2000				20    30     45	25   30  45	25    30     45
2500					25   30  45	25    30     45
3000					30   45  60	30    45     60
4000						30    45     60
5000						30    45     60
Ток вторичной обмотки 5 А, 1А* - под заказ
