ТМЗ-250-2500 кВА / 6-10 кВ — трансформаторы силовые масляные

Трансформаторы герметичные силовые масляные трехфазные с естественной циркуляцией масла с регулированием напряжения без возбуждения (ПБВ), с диапазоном регулирования 2 × 2,5%, общепромышленного исполнения. Изготавливают для регионов с умеренным климатом с перепадом температур от -45 °С до +40 °С. Трансформаторы имеют плоскошихтованную магнитную систему из высококачественной электротехнической стали. Обмотки цилиндрические многослойные, выполнены из алюминиевого провода.

Технические характеристики
Номинальная мощность	Номинальное высшее напряжение	Номинальное низшее напряжение	Потери холостого хода	Потери короткого замыкания	Ток холостого хода	Напряжение короткого замыкания	Схема и группа объединения обмоток
кВА	кВ	кВ	кВт	кВт	%	%	-
250	6; 10	0,4	0,61	3,7	1,9	4,5	У/Ун-0
400	6; 10	0,4	0,9	5,5	1,9	4,5	У/Ун-0
630	6; 10	0,4	1,25	7,9	1,7	5,5	У/Ун-0
630	6; 10	0,4	1,25	8,5	1,7	5,5	Д/Ун-11
1000	6; 10	0,4	1,9	12,2	1,0	5,5	У/Д-11
1000	6; 10	0,4	1,9	12,2	1,0	5,5	Д/Ун-11

Габаритно-весовые характеристики
Номинальная мощность	Масса масла	Масса полная	Длина	Ширина	Высота полная	Высота до крышки
кВА	кг	кг	мм	мм	мм	мм
250	275	1230	1200	730	1776	1332
630	800	2645	2012	1160	1825	1737
1000	935	3614	2234	1220	1827	1737

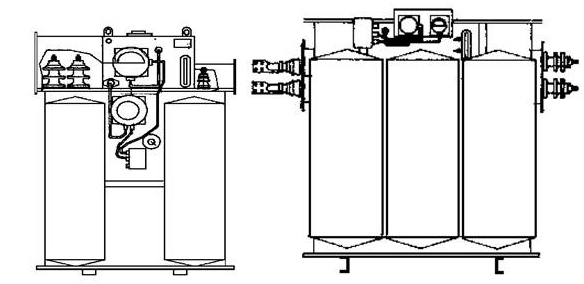

Общий вид трансформаторов ТМЗ-250, 400 кВА
