Редукторы типа 1Ц2У-100, 1Ц2У-125, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250

Редукторы цилиндрические горизонтальные двухступенчатые типа 1Ц2У-100, 1Ц2У-125, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250

Назначение:

Редукторы цилиндрические двухступенчатые горизонтальные общемашиностроительного применения типоразмеров 1Ц2У-100, 1Ц2У- 125, 1Ц2У- 200, 1Ц2У-250 предназначены для изменения крутящих моментов и частот вращения.

Условия применения редукторов:

• нагрузка постоянная и переменная одного направления и реверсивная;
• работа длительная или с периодическими остановками;
• вращение валов в любую сторону;
• частота вращения входного вала не должна превышать 1800 об/мин.;
• атмосфера типов I и II при запыленности воздуха не более 10 мг /куб.м.;
• климатические исполнения У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4.

Варианты сборки

I — с концами валов под муфты или в виде части зубчатой муфты; II — с концами под муфты; III — с полым выходным валом редуктора 1Ц2У-200.

Пример записи условного обозначения цилиндрического двухступенчатого редуктора с межосевым расстоянием выходной ступени 200 мм, передаточным числом 20, вариантом сборки 12, коническим концом выходного вала, климатическими исполнениями У1, У2, У3, УХЛ4: редуктор 1Ц2У-200-20-12 У1.

То же с концом выходного вала в виде части зубчатой муфты: 1Ц2У-200-20-12У1.

То же с цилиндрическим концом выходного вала и вариантом сборки 12: 1Ц2У-200-20-12ЦУ1.

То же с полым валом и вариантом сборки 16: 1Ц2У-200-20-16У1.

То же для редуктора 1Ц2У-250 с несимметричным полым валом: 1Ц2У-250-20-12 П У1.

То же климатического исполнения Т1, Т2, Т3, О4: 1Ц2У-200-20-12 Т У1.

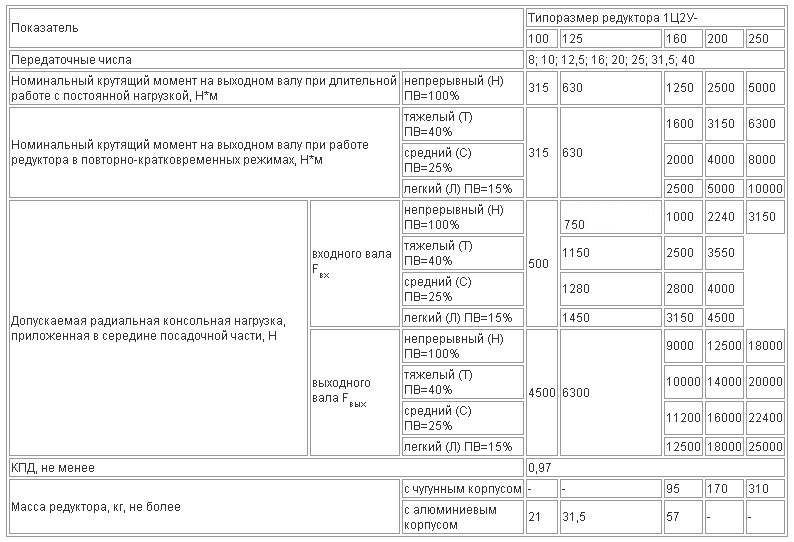

Технические характеристики

Габаритные и присоединительные размеры

Размеры входных и выходных конических валов.

Размеры цилиндрического конца выходного вала редуктора.

Размеры концов входных и выходных валов, конические и цилиндрические

Размеры концов входных валов в виде части зубчатой муфты

Присоединительные размеры полых валов редукторов 1Ц2У-250 (a) и 1Ц2У-200 (b), мм. I — средняя плоскость редуктора.
