Вводно-распределительные устройства ВРУ, УВР

Каталог товаров Электрощитовое оборудование Низковольтное Вводно-распределительные устройства ВРУ, УВР

1. Назначение и область применения электрощитов ВРУ, УВР

Электрощиты ВРУ 1 ( УВР ) предназначены для приема, распределения и учета электрической энергии напряжением 380/220 В трехфазного переменного тока частоты 50 Гц в четырех- и пятипроводных электрических сетях с системами заземления TN-C, TN-C-S, TN-S.

Область применения ВРУ 1:

жилые;
общественные здания и сооружения;
административные и бытовые здания.

2. Функциональные возможности электрощитов ВРУ, УВР

Электрощиты предназначены для защиты отходящих от ВРУ распределительных и групповых цепей при перегрузках и коротких замыканих и, в зависимости от назначения:

вводные: для ввода и учета электроэнергии;
распределительные: для распределения электроэнергии, применяются совместно с вводными;
вводно-распределительные: для ввода, учета и распределения электроэнергии.

3. Технические данные

Основные технические данные устройств соответствуют опросному листу заказчика. Сборка электрощитового оборудования ВРУ 1 производится по данным опросного листа заказчика.
Номинальное напряжение изоляции — 380 В.

Прочность устройства при коротких замыканиях определяется коммутационной способностью вводного аппарата и составляет:

6 кА для схем с аппаратом ВД1-355 на вводе;
10 кА для схем с аппаратом ВД1-375 на вводе;
10 кА для схем с аппаратом БПВ-2 на вводе и чисто распределительных устройств.

4. Конструкция

Электрощитовое оборудование ВРУ 1 (ВРУ 1 11 10) представляет собой металлическую конструкцию, единую для всех схем:

степени защиты: IP31, со стороны днища шкафа — IP00;
напольного исполнения (для установки на полу);
комплектующуюся панелями одностороннего переднего обслуживания.

Аппараты учета (счетчики, трансформаторы тока) размещаются в отдельном отсеке и закрываются индивидуальной дверью. В замке двери предусмотрено отверстие, позволяющее пломбировать дверь. Аппараты автоматического и неавтоматического управления освещением также размещаются в отдельном отсеке (кроме вводно-распределительных схем ВРУ 1, содержащих два счетчика электроэнергии).

Типовые схемы панелей ВРУ-1-11-10УХЛ4; ВРУ-1-12-10УХЛ4

ВРУ - 1 - 11 - 10УХЛ4
	Номинальный ток: 2x250 А
	элементы на схеме
	обозначение	наименование
	FU1-FU6	Предохранители ПН2-250
	PI1, PI2	Счетчики (учет общ.нагр.)
	QS1, QS2	Переключатели 250А
	SF1, SF2	Автоматические выключатели
	EL1, EL2	Лампы накаливания
	TA1-TA6	Трансформаторы тока 50/5-200/5

ВРУ - 1 - 12 - 10УХЛ4
	Номинальный ток: 2x250 А
	элементы на схеме
	обозначение	наименование
	FU1-FU6	Предохранители ПН2-250
	PI1	Счетчик (учет общ.нагр.)
	PI2	Счетчик (учет домоупр. нагр.)
	QS1, QS2	Переключатели 250А
	SF1, SF2	Автоматическив выключатели
	EL1, EL2	Лампы накаливания
	TA1-TA3	Трансформаторы тока 50/5-200/5

Типовые схемы панелей ВРУ-1-13-20УХЛ4; ВРУ-1-14-20УХЛ4

ВРУ - 1 - 13 - 10УХЛ4
Номинальный ток: 2x400 А
элементы на схеме
обозначение
наименование
FU1-FU6
Предохранители ПН2-400
PI1, PI2
Счетчики (учет общ.нагр.)
QS1, QS2
Переключатели 400А
SF1, SF2
Автоматические выключатели
EL1, EL2
Лампы накаливания
TA1-TA6
Трансформаторы тока 200/5-400/5
ВРУ - 1 - 14 - 10УХЛ4
Номинальный ток: 2x400 А
элементы на схеме
обозначение
наименование
FU1-FU6
Предохранители ПН2-400
PI1
Счетчик (учет общ.нагр.)
PI2
Счетчик (учет домоупр. нагр.)
QS1, QS2
Переключатели 400А
SF1, SF2
Автоматическив выключатели
EL1, EL2
Лампы накаливания
TA1-TA3
Трансформаторы тока 200/5-400/5
ВРУ - 1 - 17 - 70УХЛ4 (панель с АВР)
ВРУ - 1 - 18 - 80УХЛ4 (панель с АВР)
Номинальный ток: 100 А (200 А)
элементы на схеме
обозначение
наименование
PI1
Счетчик (учет общ.нагр.)
QS1, QS2
Блок-выключатели 250/100А (250/250 А)
SF1, SF2
Автоматическив выключатели
EL1, EL2
Лампы накаливания
КМ1,КМ2
Контакторы
TA1-TA3
Трансформаторы тока 50/5-100/5 (100/5 - 200/5)

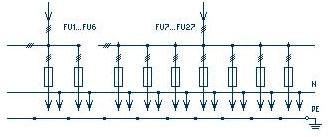

ВРУ-1-41-00УХЛ4
элементы на схеме
обозначение
наименование
FU1-FU6
Предохранители ПН2-100
FU7-FU27
Предохранители ПН2-100

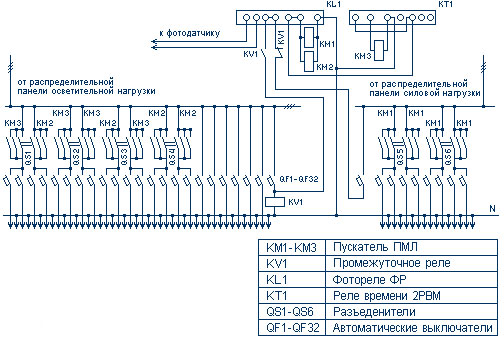

ВРУ-1-42-01УХЛ4 - автоматический блок упр. освещением

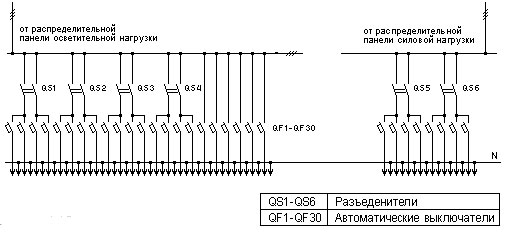

ВРУ-1-42-02УХЛ4 - неавтоматический блок упр. освещением

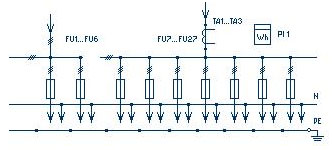

ВРУ-1-43-00УХЛ4
элементы на схеме
обозначение
наименование
FU1-FU6
Предохранители ПН2-100
FU7-FU27
Предохранители ПН2-100
PI 1
Счетчик (учет абон. нагр.)
ТА1-ТА3
Трансформаторы тока 100/5...300/5
ВРУ-1-44-00УХЛ4 - ВРУ-1-45-01УХЛ4 - ВРУ-1-45-02УХЛ4
элементы на схеме
обозначение
наименование
FU1-FU6
Предохранители ПН2-250
FU7-FU27
Предохранители ПН2-100

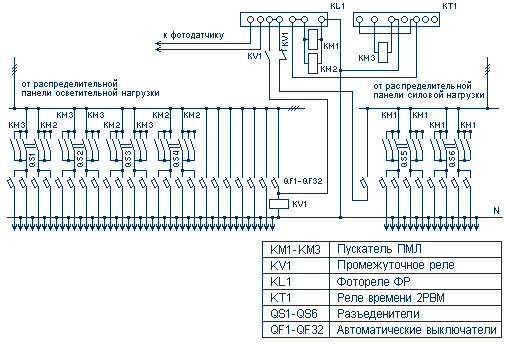

ВРУ-1-45-01УХЛ4 - автоматический блок упр. освещением
ВРУ-1-45-02УХЛ4 - неавтоматический блок упр. освещением
ВРУ-1-46-00УХЛ4
элементы на схеме
обозначение
наименование
FU1-FU6
Предохранители ПН2-250
FU7-FU27
Предохранители ПН2-100
PI 1
Счетчик (учет абон. нагр.)
ТА1-ТА3
Трансформаторы тока 100/5...300/5
ВРУ-1-47-00УХЛ4 - ВРУ-1-48-03УХЛ4 - ВРУ-1-48-04УХЛ4
элементы на схеме
обозначение
наименование
FU1-FU15
Предохранители ПН2-100
FU16-FU30
Предохранители ПН2-100

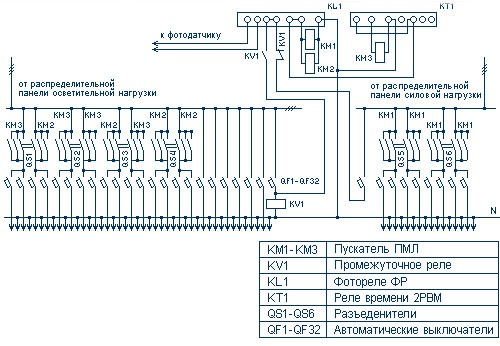

ВРУ-1-48-03УХЛ4 - автоматический блок упр. освещением
ВРУ-1-48-04УХЛ4 - неавтоматический блок упр. освещением
ВРУ-1-49-00УХЛ4 - ВРУ-1-49-03УХЛ4 - ВРУ-1-49-04УХЛ4
элементы на схеме
обозначение
наименование
FU1-FU15
Предохранители ПН2-60
FU16-FU30
Предохранители ПН2-60
ВРУ-1-49-03УХЛ4 - автоматический блок упр. освещением
ВРУ-1-49-04УХЛ4 - неавтоматический блок упр. освещением
ВРУ-1-50-00УХЛ4 - ВРУ-1-50-01УХЛ4 - ВРУ-1-50-02УХЛ4
элементы на схеме
обозначение
наименование
FU1-FU12
Предохранители ПН2-250
FU13-FU24
Предохранители ПН2-250
ВРУ-1-50-01УХЛ4 - автоматический блок упр. освещением
ВРУ-1-50-02УХЛ4 - неавтоматический блок упр. освещением
ВРУ-1-21-10УХЛ4
элементы на схеме
обозначение
наименование
FU1-FU3
Предохранители ПН2-250
FU4-FU9
Предохранители ПН2-60
FU10-FU18
Предохранители ПН2-100
PI1
Счетчик (учет общих нагрузок)
QS1
Переключатель 250А
SF1, SF2
Автоматические выключатели
EL1, EL2
Лампы накаливания
TA1 - TA3
Трансформаторы тока 50/5...200/5

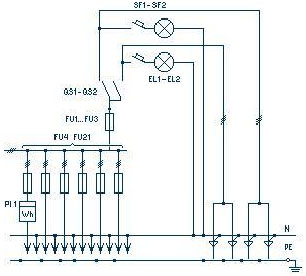

ВРУ-1-21-10УХЛ4
элементы на схеме
обозначение
наименование
FU1-FU3
Предохранители ПН2-250
FU4-FU21
Предохранители ПН2-100
PI1
Счетчик (учет домоупр. нагрузок)
QS1, QS2
Блок - выключатели
SF1, SF2
Автоматические выключатели
EL1, EL2
Лампы накаливания

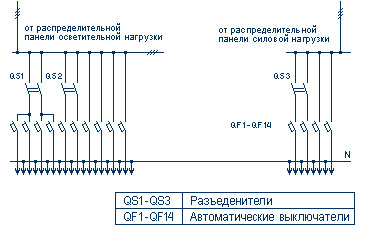

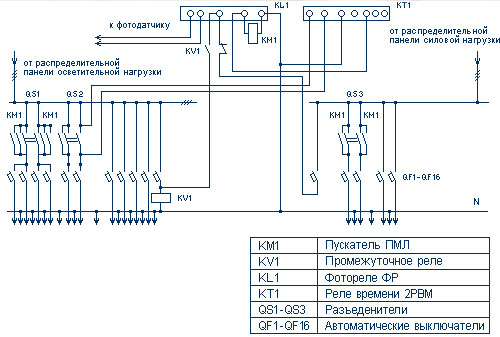

ВРУ-1-22-53УХЛ4 - автоматический блок упр. освещением с авт. выкл.
ВРУ-1-22-54УХЛ4 - неавтоматический блок упр. освещением с авт. выкл.

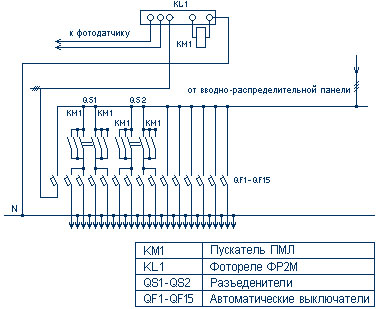

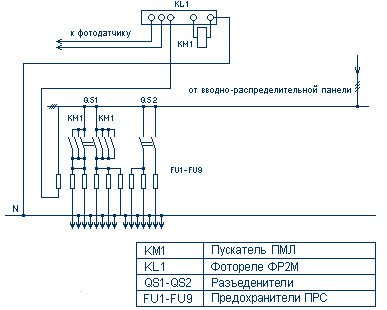

ВРУ-1-22-56УХЛ4 - неавтоматический блок упр. освещением с предохр.

ВРУ - 1 - 13 - 10УХЛ4
	Номинальный ток: 2x400 А
	элементы на схеме
	обозначение	наименование
	FU1-FU6	Предохранители ПН2-400
	PI1, PI2	Счетчики (учет общ.нагр.)
	QS1, QS2	Переключатели 400А
	SF1, SF2	Автоматические выключатели
	EL1, EL2	Лампы накаливания
	TA1-TA6	Трансформаторы тока 200/5-400/5

ВРУ - 1 - 14 - 10УХЛ4
	Номинальный ток: 2x400 А
	элементы на схеме
	обозначение	наименование
	FU1-FU6	Предохранители ПН2-400
	PI1	Счетчик (учет общ.нагр.)
	PI2	Счетчик (учет домоупр. нагр.)
	QS1, QS2	Переключатели 400А
	SF1, SF2	Автоматическив выключатели
	EL1, EL2	Лампы накаливания
	TA1-TA3	Трансформаторы тока 200/5-400/5

ВРУ - 1 - 17 - 70УХЛ4 (панель с АВР) ВРУ - 1 - 18 - 80УХЛ4 (панель с АВР)
	Номинальный ток: 100 А (200 А)
	элементы на схеме
	обозначение	наименование
	PI1	Счетчик (учет общ.нагр.)
	QS1, QS2	Блок-выключатели 250/100А (250/250 А)
	SF1, SF2	Автоматическив выключатели
	EL1, EL2	Лампы накаливания
	КМ1,КМ2	Контакторы
	TA1-TA3	Трансформаторы тока 50/5-100/5 (100/5 - 200/5)

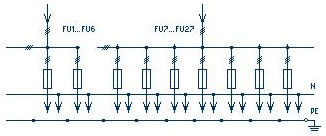

ВРУ-1-41-00УХЛ4

элементы на схеме
обозначение	наименование
FU1-FU6	Предохранители ПН2-100
FU7-FU27	Предохранители ПН2-100
ВРУ-1-42-01УХЛ4 - автоматический блок упр. освещением

ВРУ-1-42-02УХЛ4 - неавтоматический блок упр. освещением

ВРУ-1-43-00УХЛ4

элементы на схеме
обозначение	наименование
FU1-FU6	Предохранители ПН2-100
FU7-FU27	Предохранители ПН2-100
PI 1	Счетчик (учет абон. нагр.)
ТА1-ТА3	Трансформаторы тока 100/5...300/5
ВРУ-1-44-00УХЛ4 - ВРУ-1-45-01УХЛ4 - ВРУ-1-45-02УХЛ4

элементы на схеме
обозначение	наименование
FU1-FU6	Предохранители ПН2-250
FU7-FU27	Предохранители ПН2-100
ВРУ-1-45-01УХЛ4 - автоматический блок упр. освещением

ВРУ-1-45-02УХЛ4 - неавтоматический блок упр. освещением

ВРУ-1-46-00УХЛ4

элементы на схеме
обозначение	наименование
FU1-FU6	Предохранители ПН2-250
FU7-FU27	Предохранители ПН2-100
PI 1	Счетчик (учет абон. нагр.)
ТА1-ТА3	Трансформаторы тока 100/5...300/5

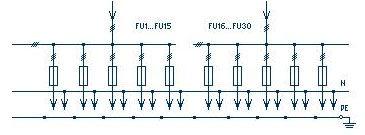

ВРУ-1-47-00УХЛ4 - ВРУ-1-48-03УХЛ4 - ВРУ-1-48-04УХЛ4

элементы на схеме
обозначение	наименование
FU1-FU15	Предохранители ПН2-100
FU16-FU30	Предохранители ПН2-100
ВРУ-1-48-03УХЛ4 - автоматический блок упр. освещением

ВРУ-1-48-04УХЛ4 - неавтоматический блок упр. освещением

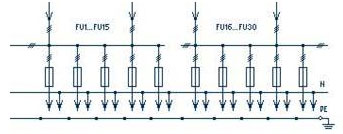

ВРУ-1-49-00УХЛ4 - ВРУ-1-49-03УХЛ4 - ВРУ-1-49-04УХЛ4

элементы на схеме
обозначение	наименование
FU1-FU15	Предохранители ПН2-60
FU16-FU30	Предохранители ПН2-60
ВРУ-1-49-03УХЛ4 - автоматический блок упр. освещением

ВРУ-1-49-04УХЛ4 - неавтоматический блок упр. освещением

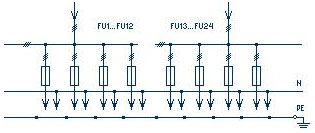

ВРУ-1-50-00УХЛ4 - ВРУ-1-50-01УХЛ4 - ВРУ-1-50-02УХЛ4

элементы на схеме
обозначение	наименование
FU1-FU12	Предохранители ПН2-250
FU13-FU24	Предохранители ПН2-250
ВРУ-1-50-01УХЛ4 - автоматический блок упр. освещением

ВРУ-1-50-02УХЛ4 - неавтоматический блок упр. освещением

ВРУ-1-21-10УХЛ4

элементы на схеме
обозначение	наименование
FU1-FU3	Предохранители ПН2-250
FU4-FU9	Предохранители ПН2-60
FU10-FU18	Предохранители ПН2-100
PI1	Счетчик (учет общих нагрузок)
QS1	Переключатель 250А
SF1, SF2	Автоматические выключатели
EL1, EL2	Лампы накаливания
TA1 - TA3	Трансформаторы тока 50/5...200/5
