Мотор-редукторы ЗМВз

Мотор-редукторы волновые зубчатые типоразмера ЗМВз

Назначение:

Мотор редукторы волновые зубчатые типа ЗМВз, исполнения горизонтального и вертикального (выходным валом вниз), фланцевого и на лапах, являются приводами общемашиностроительного применения.

Мотор редукторы применяются как отдельно, так и в качестве комплектующих изделий в составе различных машин. Предназначены для эксплуатации в режиме работы S1, от сети переменного тока с частотой 50 Гц, номинальным напряжением 380 В, или по согласованию с потребителем других стандартных напряжений в следующих условиях:

• режим работы  продолжительный, с продолжительностью работы 8, 24 ч/сут;
• нагрузка постоянная и переменная по величине (в пределах допускаемого крутящего момента) и направлению;
• работа длительная и с периодическими остановками;
• вращения выходного вала в любую сторону;
• атмосфера типов I и II при запылённости воздуха не более 10 мг/м³;
• климатическое исполнение У категорий размещения 3, климатическое исполнение УХЛ и О для категорий размещения 4;
• условия эксплуатации в части воздействия механических факторов внешней среды по группе М1.

Пример записи обозначения мотор редуктора при заказе расшифровывается следующим образом:

Мотор редуктор ЗМзВ 80 16 110УЗ, 380 В, где:

• ЗМВз — тип мотор редуктора (мотор редуктор волновой зубчатый);
• 80 — внутренний диаметр гибкого колеса, мм;
• 16 — частота вращения выходного вала, мин¹;
• 110 — конструктивное исполнение по способу монтажа;
• У3 — климатическое исполнение У и категория размещения З;
• 380 В — напряжение сети.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

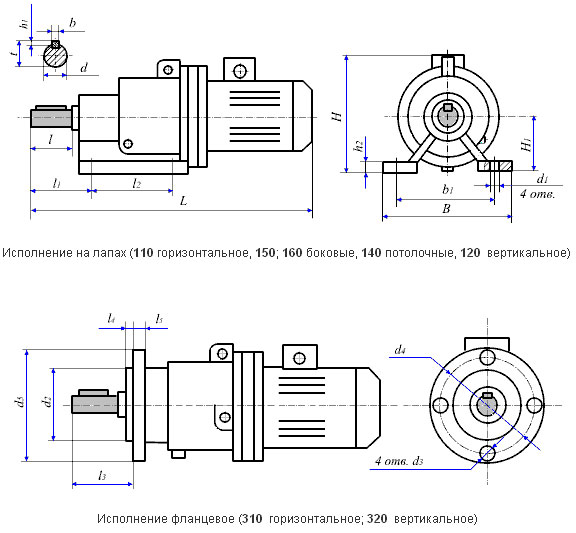

Габаритные и присоединительные размеры

ТАБЛИЦА РАЗМЕРОВ
