Мотор-редукторы планетарные одно-, двух-, трёхступенчатые типоразмеров 3МП-31,5, 3МП-40, 3МП-50
Назначение:
Мотор-редукторы планетарные одно, двух, трехступенчатые типоразмеров 3МП31,5, 3МП40, 3МП50, предназначены для снижения частоты вращения и передачи крутящего момента механизмам общемашиностроительного назначения, (исключая механизмы для подъема груза) в следующих условиях:
работа от сети переменного тока напряжением 220 В или 380 B частотой 50 или 60 Гц;
режим работы продолжительный, с продолжительностью работы 8, 24 ч/сут;
нагрузка постоянная и переменная (в пределах номинального крутящего момента) одного направления и реверсная;
вращение выходных валов в любую сторону без предпочтительности;
высота над уровнем моря до 1000 м;
внешняя среда неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3;
климатическое исполнение У(N) умеренный климат, категория размещения 3 эксплуатация в помещениях, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе, рабочая температура окружающей среды от минус 45 °С до плюс 40 °С, или Т тропический климат, категория размещения 2 эксплуатация под навесом или в помещении, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе, рабочая температура окружающей среды от минус 10 °С до плюс 45 °С.
Для комплектации мотор-редукторов применяются асинхронные двигатели серии 4АМ, серии АИР или серии АИ. По согласованию с изготовителем допускается комплектация мотор-редукторов двигателями сельскохозяйственного исполнения 4АСУ1 и другими специальными двигателями (морского, взрывобезопасного исполнения, постоянного тока, пониженого напряжения).
Пример записи обозначения мотор-редуктора при его заказе и в документации другого изделия, в котором он может быть применен:
Мотор-редуктор ЗМП40 45 115 110УЗ, 380В, где:
3МП — тип мотор-редуктора;
40 — радиус расположения сателлитов, мм;
45 — частота вращения выходного вала, мин1;
115 — допускаемый крутящий момент на выходном валу Н·м;
110 — конструктивное исполнение по способу монтажа;
380В — напряжение сети.
Пример записи обозначения мотор-редуктора при его заказе и в документации другого изделия, в котором он может быть применен:
Мотор редуктор 3МП40 45 115 310Т2, 380В, где:
3МП40 45 115 — тип мотор-редуктора;
310 — конструктивное исполнение;
Т — климатическое исполнение;
2 — категория размещения;
380В — напряжение в сети.

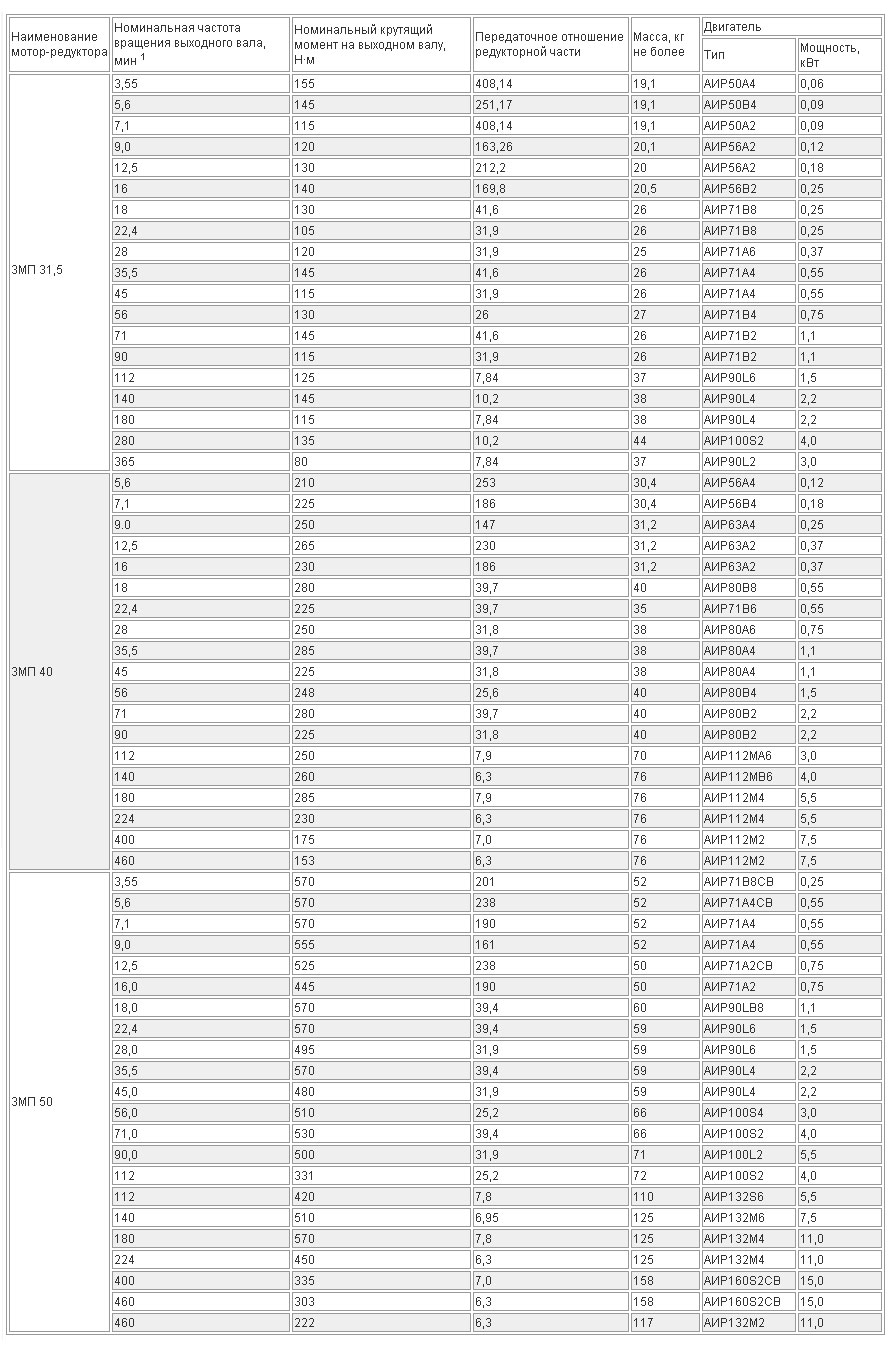

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габаритные и присоединительные размеры
ТАБЛИЦА РАЗМЕРОВ
