Комплектные распределительные устройства серии КРУ 2-10 (в дальнейшем именуемые «шкафы КРУ») предназначены для работы в электрических установках трехфазного переменного тока частоты 50 и 60 Гц напряжением 6 и 10 кВ для систем с изолированной нейтралью или заземленной через дугогасящий реактор нейтралью. Шкафы КРУ изготавливаются для нужд народного хозяйства и для поставки на экспорт.
Шкафы серии КРУ 2-10 включают в себя перечисленную ниже номенклатуру исполнения в зависимости от установленной в них аппаратуры главных цепей и токопроводов.
Шкафы:
Токопроводы:
Примечания:
Шкафы кабельных сборок, шинных перемычек, с конденсаторами и разрядниками и другие могут быть выполнены без выдвижного элемента.
Степень защиты IP20 соответствует состоянию КРУ при закрытых дверях шкафов и релейных отсеков. При открытых дверях их степень защиты IP00 по ГОСТ 14254. В шкафах КПК устанавливаются силовые предохранители с плавкой вставкой на ток не более 32 А.
Основные параметры шкафов КРУ
Наименование параметра | Значение параметра |
Номинальное напряжение (линейное), кВ | 6; 10 |
Наибольшее рабочее напряжение (линейное), кВ | 7,2; 12 |
Номинальный ток главных цепей шкафов КРУ, А* | 630; 1000; 1600; 2000; 2500; 3150 |
Номинальный ток токопровода (кроме токопроводов длиной 900 мм), А | 630; 1000; 1600; 2000; 2500 |
Номинальный ток сборных шин и токопроводов длиной 900 мм, А | 630; 1000; 1600; 2000; 2500; 3150 |
Номинальный ток отключения выключателя, встроенного в КРУ, кА | 20; 31,5 |
Стойкость к токам короткого замыкания главных цепей, за исключением цепей, подключаемых непосредственно к выводам трансформаторов напряжения, разрядников, конденсаторов и т.д. | |
электродинамическая, кА | 51,0 |
термическая в течение 3 с, кА** | 20,0 |
эффективное значение периодической составляющей, кА | 20,0 |
* — Шкафы на номинальные токи 2000; 2500; 3150 выполняются с выключателями на номинальный ток 3150 А.
** — Термическая стойкость шкафов на 630 А в течение 2 с. Устанавливаемые в КРУ измерительные трансформаторы тока на номинальные первичные токи от 50 до 400 А включительно имеют ток термической стойкости в соответствии с техническими параметрами трансформаторов тока.

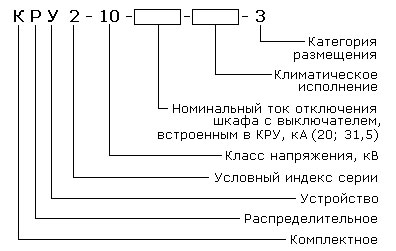

Структура условного обозначения шкафов КРУ
Характеристики и состав изделия
В состав изделия входят:
Номинальные значения климатических факторов — по ГОСТ 15150 и ГОСТ 15543.1. При этом:
Окружающая среда невзрывоопасная, не содержащая газов, испарений, химических отложений, токопроводящей пыли в концентрациях, снижающих параметры изделий в недопустимых пределах.
Классификация исполнение шкафов КРУ по силовой цепи
Наименование показателей | Исполнение |
Уровень изоляции по ГОСТ 1516.1 | Нормальная изоляция |
Система сборных шин | КРУ с одной системой сборных шин |
Способ разделения фаз | КРУ с неразделенными фазами |
Наличие выкатных элементов в шкафах | С выкатными элементами |
Вид линейных высоковольтных подсоединений | а) кабельные |
Наличие изоляций токоведущих частей | а) с неизолированными шинами |
Степень защиты по ГОСТ 14254 | IP20 |
